板式換熱器與其他換熱設備相比，具有獨特的結構、工作原理和應用優勢。以下從結構、工作原理、性能特點、應用場景等方面詳細分析板式換熱器與其他換熱設備的不同之處。

?一、結構不同

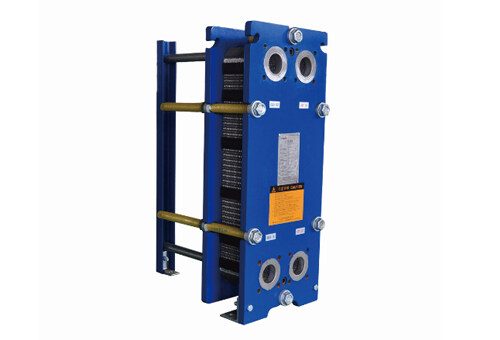

1. 板式換熱器的結構??

? ?板式換熱器由一系列波紋狀的金屬板片疊加而成，板片之間通過密封墊片或焊接方式固定，形成多個流道。冷熱介質分別在相鄰的流道中流動，通過板片進行熱交換。板片通常采用不銹鋼、鈦合金等耐腐蝕材料制成，具有較大的比表面積，能夠在較小的空間內實現高效換熱。

2. 其他換熱設備的結構??

? ?- 管殼式換熱器：由殼體、管束、管板、封頭等組成，冷熱介質分別在殼程和管程中流動，通過管壁進行熱交換。??

? ?- 螺旋板式換熱器：由兩張平行的金屬板卷成螺旋狀，形成兩個獨立的流道，冷熱介質在螺旋流道中逆流換熱。??

? ?- 翅片式換熱器：在管外或板外加裝翅片，增大換熱面積，主要用于氣體與液體之間的換熱。??

? ?相比之下，板式換熱器的結構更加緊湊，體積更小，且易于拆卸和維護。

?二、工作原理不同

1. 板式換熱器的工作原理??

? ?板式換熱器通過板片之間的流道實現冷熱介質的逆流或順流換熱。由于板片表面具有波紋結構，流體在流道中形成湍流，增強了傳熱效率。同時，板片之間的間隙較小，使得換熱器的熱損失較低。

2. 其他換熱設備的工作原理??

? ?- 管殼式換熱器：冷熱介質分別在殼程和管程中流動，通過管壁進行熱交換。由于管壁較厚，傳熱效率相對較低。??

? ?- 螺旋板式換熱器：冷熱介質在螺旋流道中逆流換熱，傳熱效率較高，但結構復雜，難以清洗。??

? ?- 翅片式換熱器：通過翅片增大換熱面積，主要用于氣體與液體之間的換熱，但流體阻力較大。??

? ?板式換熱器通過波紋板片的設計，使得流體在低流速下也能形成湍流，從而提高傳熱效率。

?三、性能特點不同

1. 板式換熱器的性能特點??

? ?- 高效傳熱：由于板片表面的波紋結構和湍流效應，傳熱系數較高，通常可達管殼式換熱器的3-5倍。??

? ?- 緊湊設計：體積小，占地面積少，適合空間有限的場合。??

? ?- 易于清洗和維護：板片可拆卸，便于清洗和更換。??

? ?- 熱損失小：板片之間的間隙小，熱損失較低。??

? ?- 適應性強：可處理多種介質，包括液體、氣體和蒸汽。??

2. 其他換熱設備的性能特點??

? ?- 管殼式換熱器：結構簡單，耐高壓，但傳熱效率較低，體積較大。??

? ?- 螺旋板式換熱器：傳熱效率較高，但結構復雜，難以清洗。??

? ?- 翅片式換熱器：適合氣體與液體之間的換熱，但流體阻力較大，傳熱效率有限。??

? ?板式換熱器在傳熱效率、緊湊性和維護便利性方面具有明顯優勢。

?四、應用場景不同

1. 板式換熱器的應用場景??

? ?- 暖通空調：用于供暖、制冷和熱回收系統。??

? ?- 食品飲料：用于巴氏殺菌、冷卻和加熱工藝。??

? ?- 化工行業：用于反應器冷卻、溶劑回收等。??

? ?- 電力行業：用于鍋爐給水加熱和冷卻。??

? ?- 船舶行業：用于發動機冷卻和海水淡化。??

? ?板式換熱器適用于對傳熱效率、體積和維護要求較高的場合。

2. 其他換熱設備的應用場景??

? ?- 管殼式換熱器：適用于高壓、高溫和大流量的場合，如石油化工和電力行業。??

? ?- 螺旋板式換熱器：適用于高粘度介質和含顆粒物的場合，如污水處理和化工行業。??

? ?- 翅片式換熱器：適用于氣體與液體之間的換熱，如空調和汽車散熱器。??

? ?不同換熱設備根據其特點適用于不同的工業場景，而板式換熱器因其高效性和靈活性，在多個領域得到廣泛應用。

?五、優缺點對比

1. 板式換熱器的優缺點??

? ?- 優點：傳熱效率高、體積小、易于清洗和維護、熱損失小。??

? ?- 缺點：耐壓能力較低，不適合處理高粘度或含固體顆粒的介質。??

2. 其他換熱設備的優缺點??

? ?- 管殼式換熱器：耐高壓、耐高溫，但傳熱效率低、體積大、難以清洗。??

? ?- 螺旋板式換熱器：傳熱效率高，但結構復雜、難以清洗。??

? ?- 翅片式換熱器：適合氣體與液體換熱，但流體阻力大、傳熱效率有限。??

?六、總結

板式換熱器與其他換熱設備相比，在傳熱效率、緊湊性和維護便利性方面具有顯著優勢，特別適用于對傳熱效率和空間要求較高的場合。然而，其耐壓能力較低，限制了其在高壓、高溫或高粘度介質中的應用。因此，在實際應用中，需要根據具體工況選擇合適的換熱設備。板式換熱器的獨特設計使其在現代工業中占據重要地位，成為高效換熱領域的優選方案。
