全焊接板式換熱器是一種集成可拆板式換熱器和管殼式換熱器優點于一身的新一代產品，它的推出彌補了可拆板式換熱器的應用空白，同時其耐高溫、高壓和強耐腐蝕性能確保了對傳統管殼式換熱器大部分工況的取代。焊接板式換熱器具有類似可拆板式換熱器的波紋板結構，同時采用更為先進的全焊接工藝密封，無墊片設計，加上多種金屬及合金材料的選擇，確保全焊接板式換熱器適用于大多數換熱工藝場合。且其緊湊的結構設計，高效的傳熱性能及使用的方便靈活，使全焊接板式換熱器在石化、采暖、電力、冶金、生物能源等行業廣泛應用。

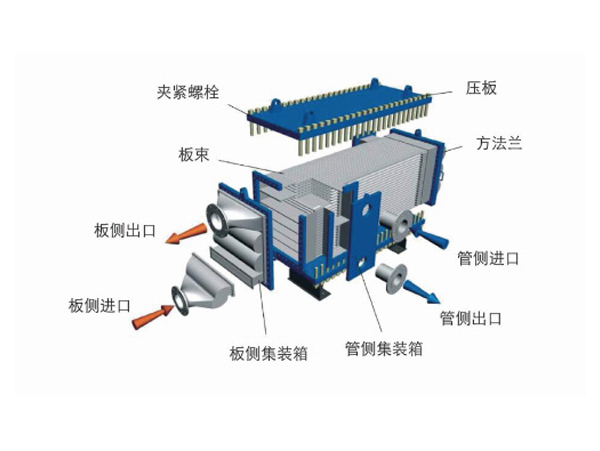

全焊接板式換熱器結構：

全焊接板式換熱器結構.上是由兩片波紋金屬板周邊焊接形成換熱板片對和- -側換熱通道，再向兩對板片對之間加入密封金屬條，采用點焊的形式焊接密封固定，將特定數量的換熱板片對焊接成一定換熱板片數及換熱面積的換熱器核，外部有夾緊擋板，采用螺栓緊固，焊接好進出口管后，成為耐高溫、高壓及強腐蝕性能的換熱器。

全焊接板式換熱器在結構上屬于間壁式換熱器，它的應用原理是相鄰兩張板片之間，通過焊接形成兩周流通通道，兩種不同溫度的介質分別在同一板片兩側的通道中流過，每種介質通道通過分程隔板來控制流通面積及流通長度，這樣高溫流體通過板片將熱量傳遞給低溫流體，從而實現換熱目的。
